DESCRIZIONE DELL'OPERA

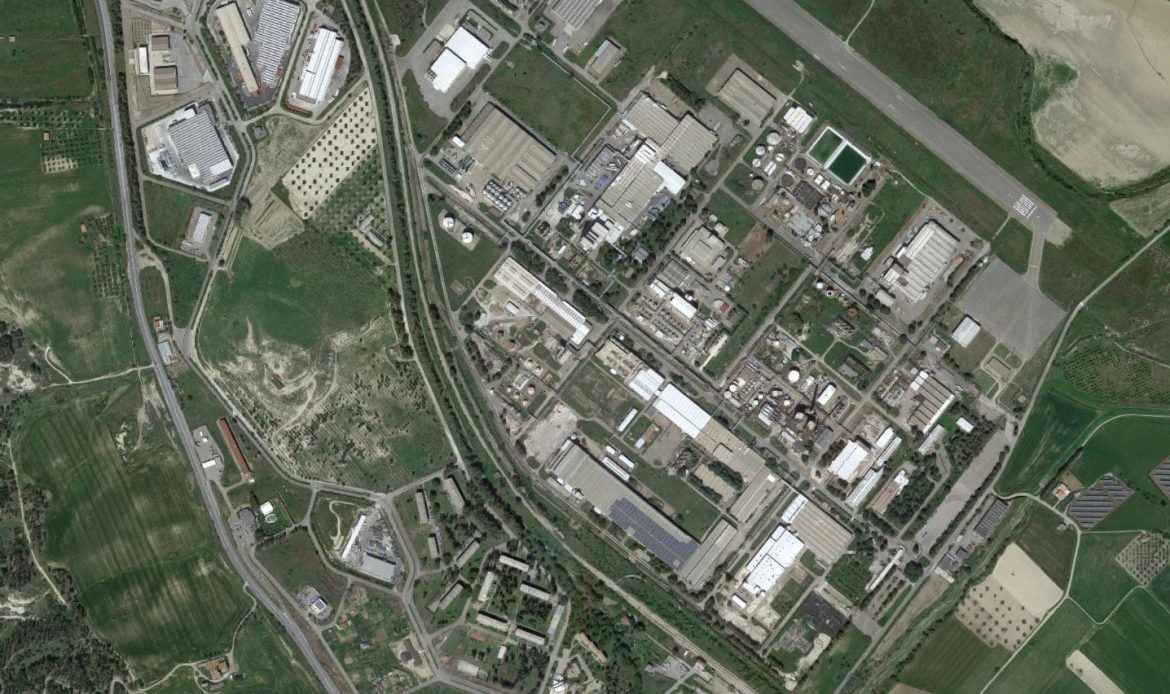

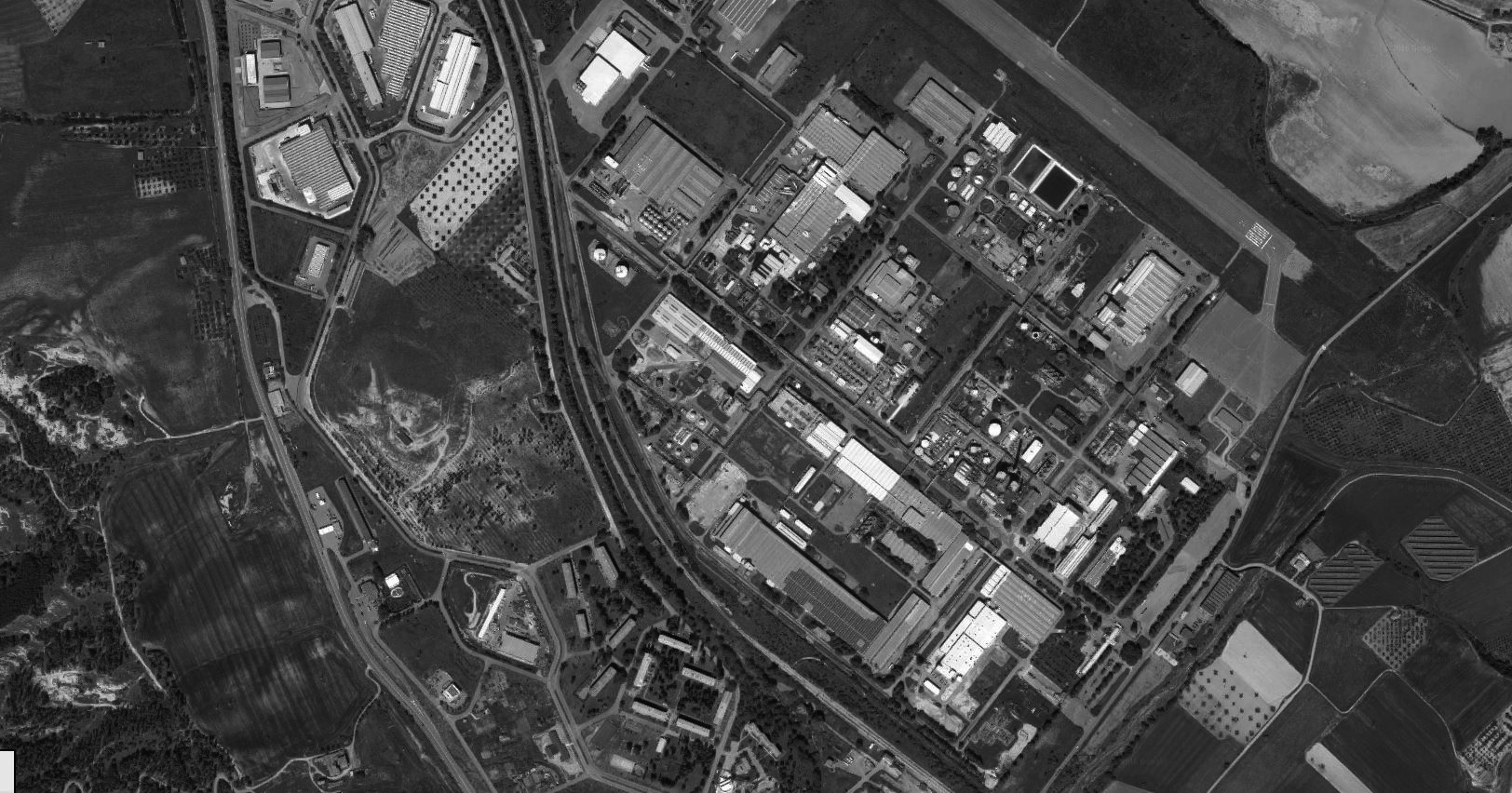

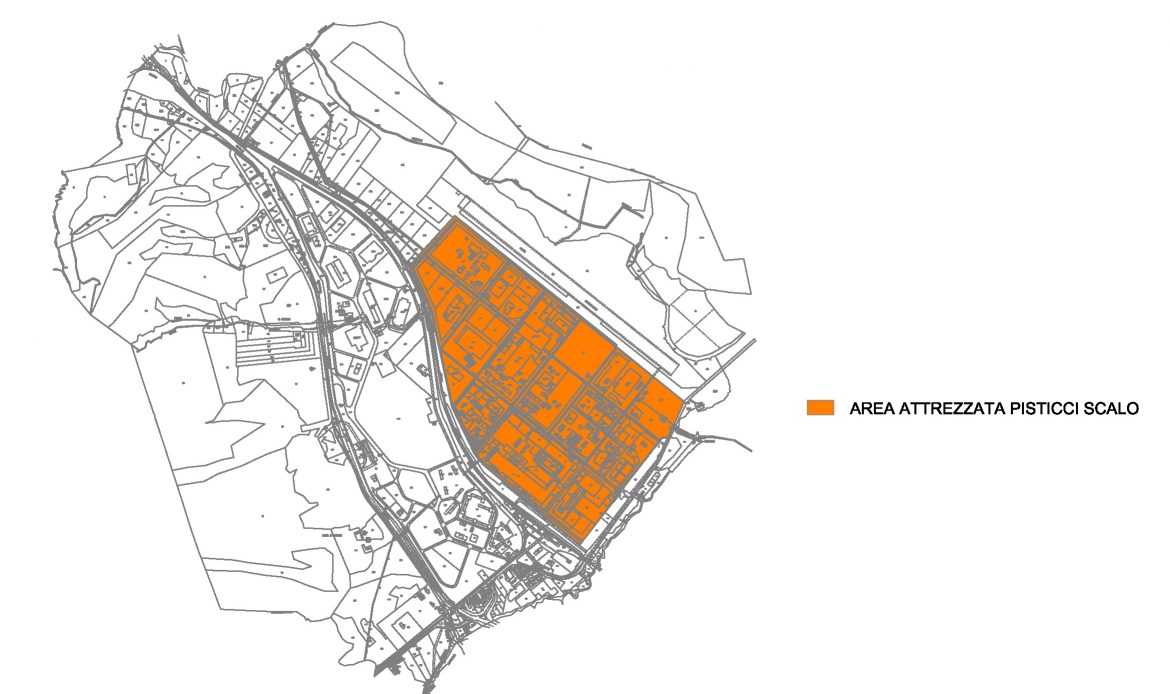

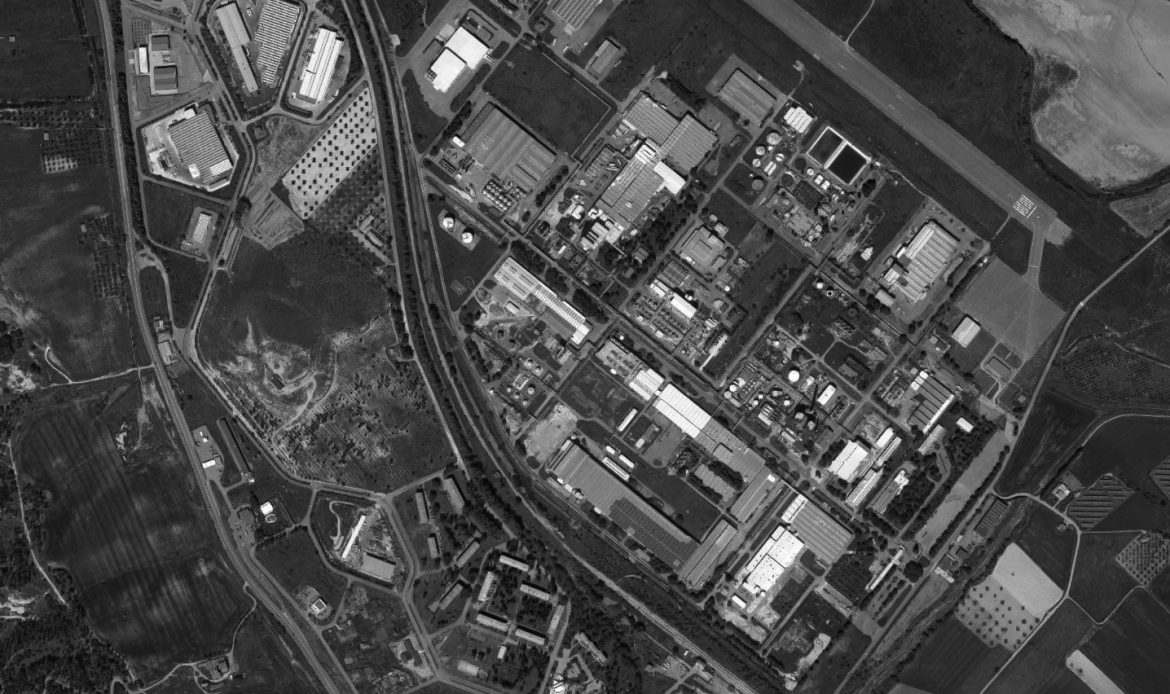

Scopo del progetto è stato la realizzazione della rete elettrica per permettere il ricevimento, la trasformazione e la distribuzione dell’energia elettrica nell’area attrezzata di Pisticci Scalo. Il progetto ha previsto la realizzazione di un impianto in grado di vettoriare una potenza complessa di 50 MVA di cui circa 20 MVA destinati a servire le aree di futura espansione, 30MVA destinati a servire le utenze di riconversione e l’attuale carico massimo richiesto  dalle utenze attualmente in esercizio nell’Area Attrezzata. La potenza necessaria viene prelevata dalla rete elettrica nazionale (RTN) gestita da Terna alla tensione di 220 KV e/o prodotta all’interno a 15 kV da un gruppo di generatori già installati di potenza nominale di punta pari a 56,35 MVA. L’importo complessivo dell’intervento è stato di euro 4.463.000,00 di cui euro 332.834,89 per opere strutturali (sottostazioni e cabine di smistamento) ed euro 4.130.165,11 per impianti elettrici e speciali (allacci sistema di supervisione SCADA di TERNA SpA). L’opera è stata completamente realizzata.

Le opere di progetto sono di seguito descritte:

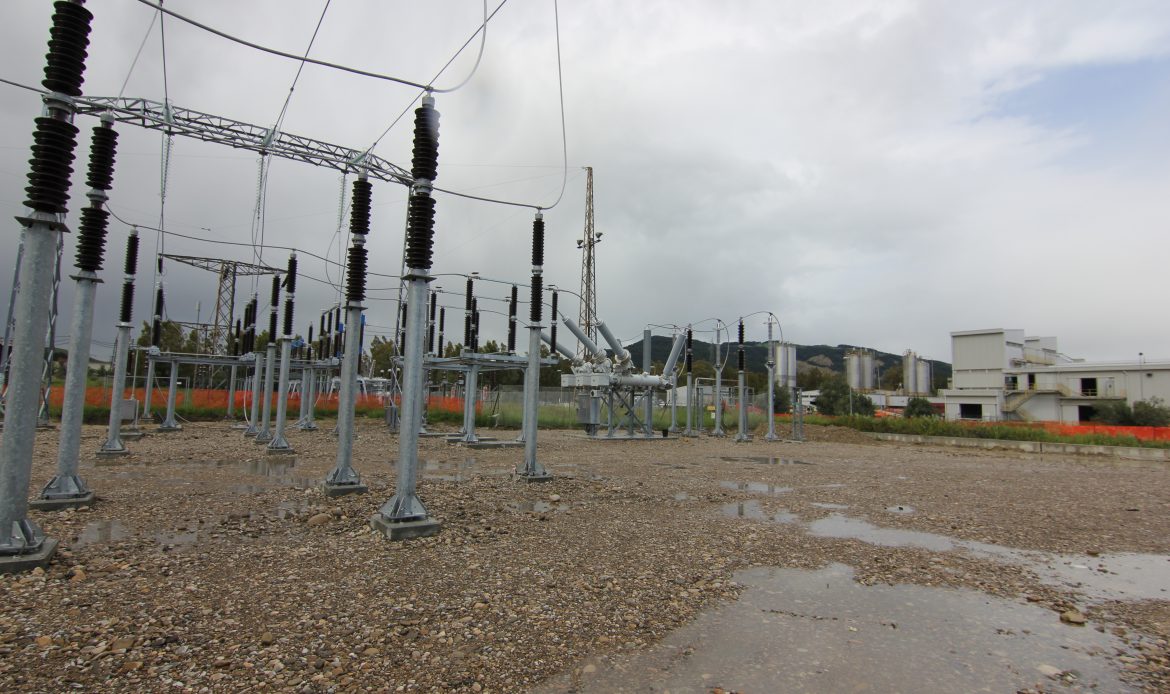

REALIZZAZIONE DI SOTTOSTAZIONE A 220 kV

Realizzazione di un portale di amarro della linea RTN e di uno stallo utente;

Realizzazione di un centro di misura fiscale per l’integrazione dell’energia elettrica di scambio acquisto/cessione con RTN;

Installazione degli strumenti di misura per il controllo e le protezioni lato;

Realizzazione di un sistema di sbarre 220 kV dalle quali partono n. 2 linee di trasmissione;

Realizzazione di n. 1 linea di interconnessione tra il nuovo e il vecchio sistema di sbarre;

Realizzazione di un impianto di terra a maglia e del collegamento dell’impianto di terra per gli scaricatori di sovratensione;

Realizzazione di nuovi scaricatori di sovratensione rete in AT;

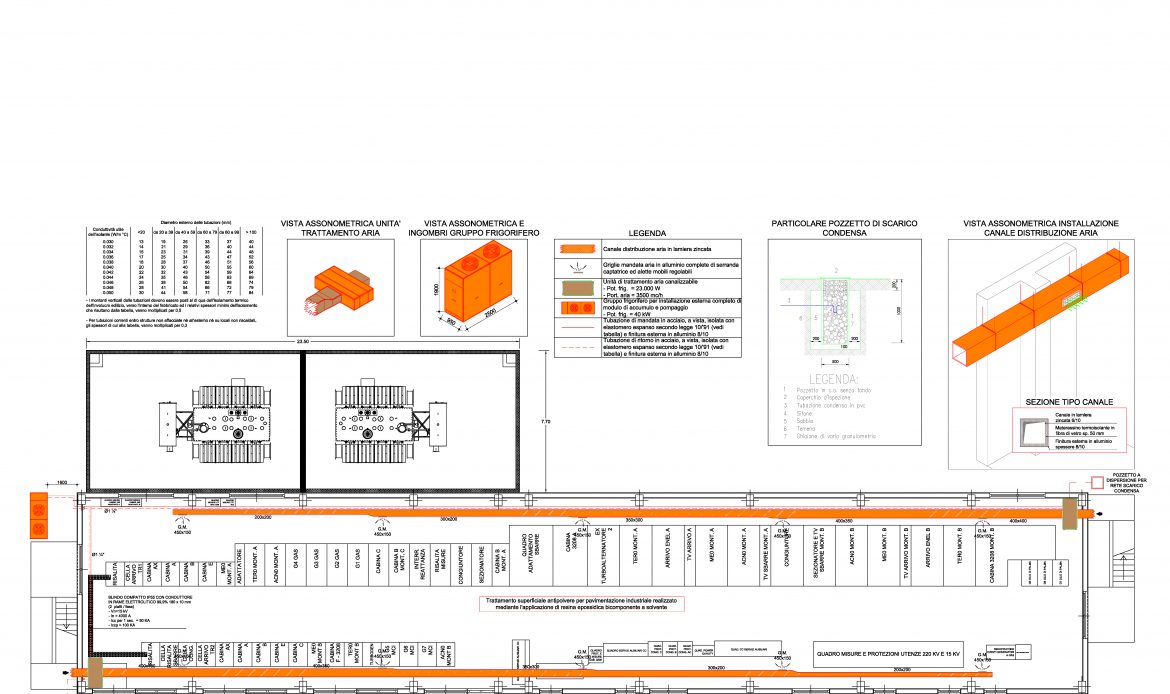

Installazione di un locale prefabbricato per il contenimento dei quadri elettrici di sottostazione;

Realizzazione di quadro elettrico con scaricatori di sovratensione SPD per limitazione di sovratensioni transitorie di origine atmosferica;

Protezione principali per disaccoppiamento rete interna da RTN (distanziometrica, di massima corrente direzionale e minima tensione);

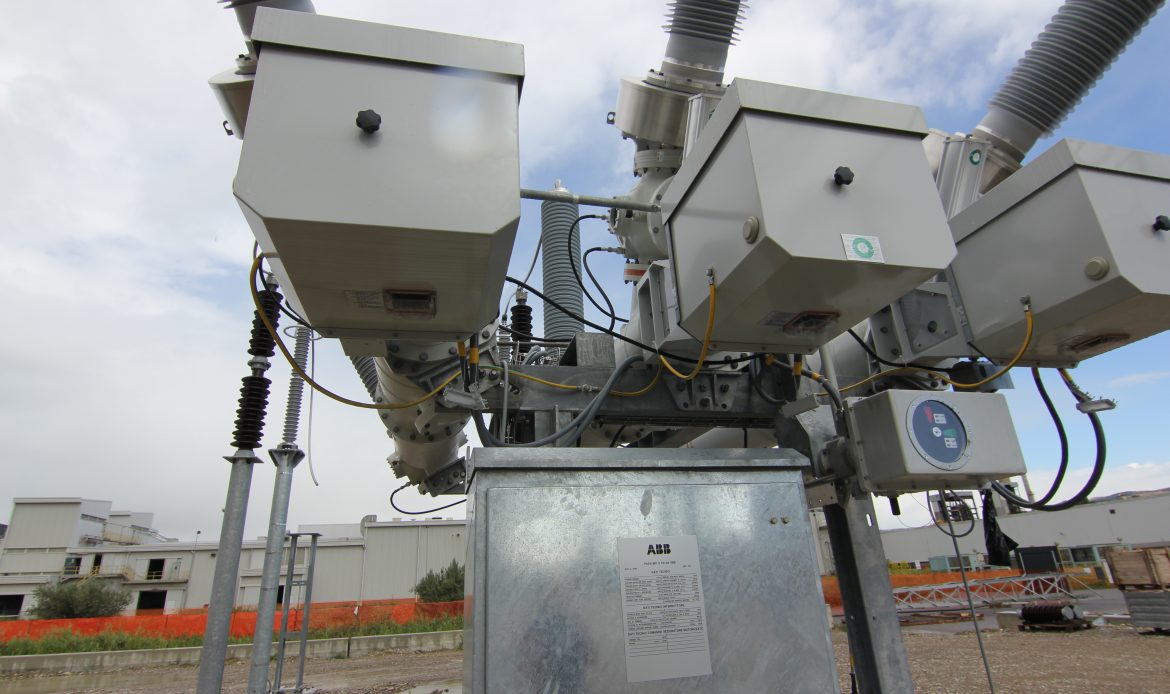

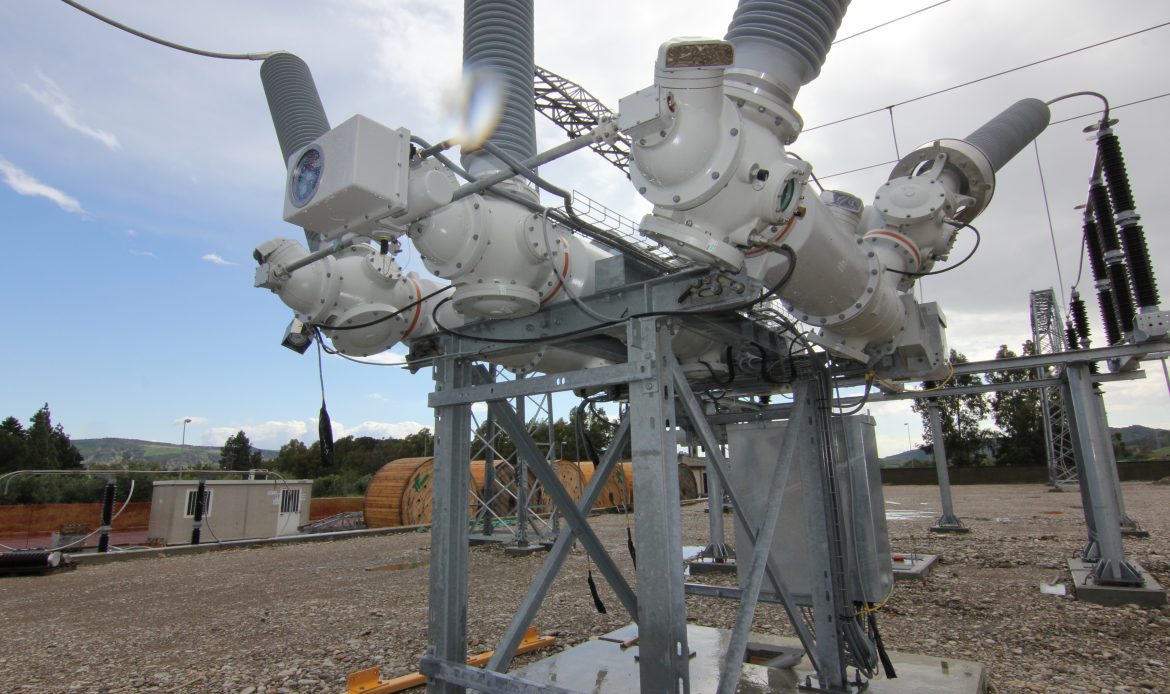

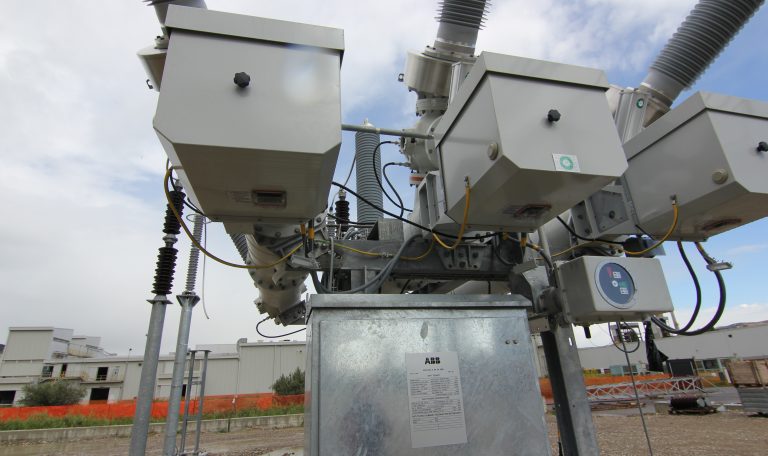

Strutture di sostegno apparecchiature di stallo;

Istallazione di n. 2 linee in cavo in alluminio di sez. 1000 mmq. ad isolamento estruso lunghe circa 410,00 m/cad. opportunamente distanziate per il trasporto dell’energia elettrica alla cabina di trasformazione 220/15 kV

CABINA DI TRASFORMAZIONE

Adeguamento della cabina di ricezione e distribuzione primaria esistente denominata sala 15 kV;
Installazione e collegamento di n.° 2 trasformatori da 50 MVA con rapporto di trasformazione 220/15 kV, completi di variatore sotto carico

SERVIZIO SVOLTO

Progettazione esecutiva.
